GNS3 - 6

※ TFTP와 FTP



새로운 프로젝트 생성







장비마다 auto-idle PC 설정까지 완료하기



XP의 ip 확인하기

각 라우터를 켜준다.



※ secureCRT에서 옵션이 겹쳐서 들어가는 경우가 있다. ex) conf t



-> 일일이 ctrl + tab으로 옮겨가면서 명령어를 치는 것이 아니라 각 장비마다 한번에 명령어를 줄 수 있다.

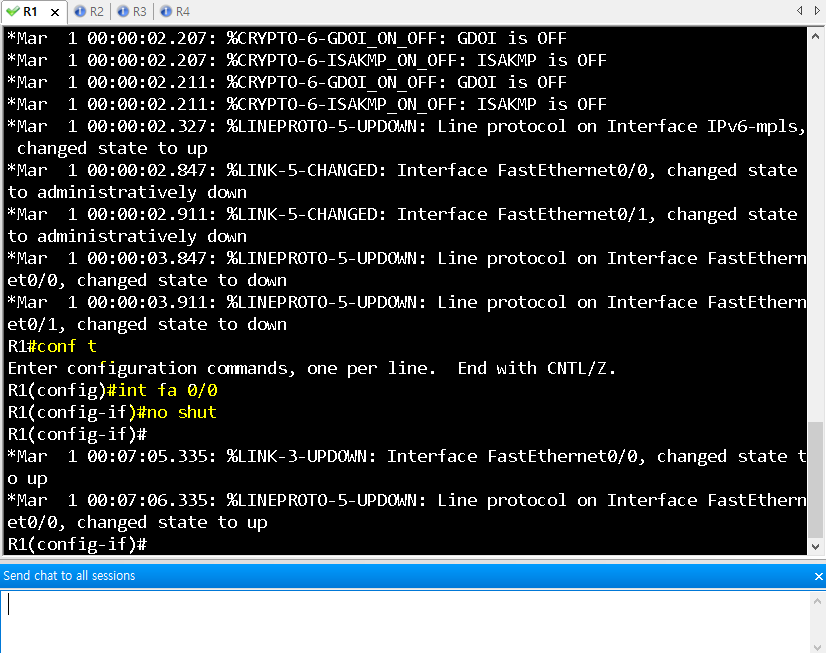

chat window 켜기



아래 빈화면이 생기는데 여기에 마우스 우클릭 해서 All sessions로 설정한다.



공통의 명령어는 하나의 장비에서 쳐주면 모든 장비에 전달된다.



이전에 tftp 전송 복습

전달 잘된다.

=============================================================================

tftp : login 과정이 없다. 신속한, 간편한, --> system 관리용 / udp 69

==========================================================================



tftp의 설정파일을 불러왔을 때는 TFTP 방식인 것을 확인 할 수 있다.



show tech-support 명령어를 입력시 콘솔에 시스템 정보들이 계속 뜨게 된다.



-> 시스템 콘솔에 계속 찍히는 것을 가상 pc에 찍히게 해보고자 한다. 대량의 전송 내용이기 때문에 이번에는 알 ftp를 통해서 확인해보자. (설치는 Utils 공유폴더 안에 있는 알 ftp 다운 받는다.)







경로는 HOME 폴더로 지정하고 계정을 설정한다.



아래와 같이 서버가 열린다.



R3에서 정보를 콘솔이 아닌 ftp 서버로 넘기기

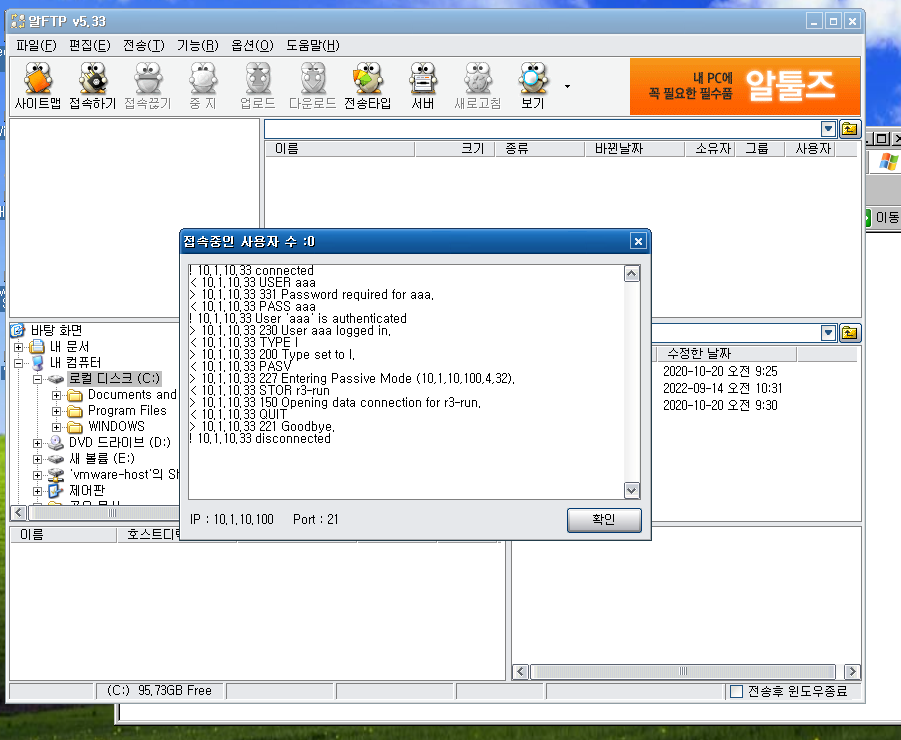

ftp 서버로 잘 넘어간 모습을 확인한다.

설정 파일의 내용은 설정한 HOME 폴더에 r3-run이라는 파일명으로 저장되었다.



굉장히 긴 내용의 설정파일이 ftp 서버측에 저장되어 있다.
